| 型番例）02ASR-30S・03ASR-30S・04ASR-30S |
|
1.0mmピッチ圧接、トップタップで基板実装高さ3.5mm、奥行き3.6mmの低背・小型設計。電線は基板と水平方向に出るためサイドタイプの低さとトップタイプの作業性のよさを実現したコネクタ。 |
|
コンタクトの圧接接続部からツインＵスロットで構成され電線との高信頼接続が得られます。 |
|
電線の外側をハウジングのストレンリリーフおよび３点インシュレーショングリップで保持する構造を採用し、圧接と同時に電線をグリップし保護します。 |
|
ベースロック穴を薄壁でふさぎ、ロック機能はそのままで実装時の吸着を可能としました。 |
|
|
|
| 定格電流 |
0.7Ａ AC・DC |
| 定格電圧 |
50V AC・DC |
使用温度範囲
|
-25C〜＋85C （通電時の温度上昇値を含む） |
接続抵抗
|
初期/20ｍΩ以下 環境試験後/40ｍΩ以下 |
絶縁抵抗
|
100MΩ以上 |
耐電圧
|
AC 500V・1分間 |
| 適用電線範囲 |
導体サイズ/AWG＃30 心線構成/7本
撚線・すずめっき付軟銅熱線
被覆外径/Φ0.54 mm 〜 Φ0.58 mm |
|
|
|

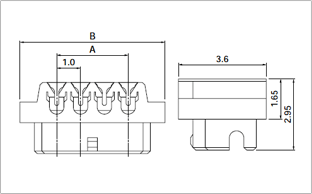

| 極数 |
形番 |
寸法（mm） |
個数/箱 |
| A |
B |
| 2 |
02ASR-30S |
1.0 |
4.0
|
3,000
|
| ※3 |
03ASR-30S |
2.0 |
5.0 |
3,000 |
| ※4 |
04ASR-30S |
3.0 |
6.0 |
3,000 |
|
|
|
| 材質・表面処理 |
コンタクト：りん青銅・すずめっき
ハウジング：ガラス入ナイロン66・ＵＬ９４V−O、ナチュラル（アイボリー） |
|
|
|
|
|
|
