ディアイディ株式会社 ｜ 事業案内 ｜ 小型コネクター主要製品 ｜ＳＨコネクタ |
|
 |
 |
|
|
|
|
型番例）SHR-02V-S・SHR-03V-S・SHR-04V-S・SHR-05V-S・SHR-06V-S・SHR-07V-S・SHR-08V-S・SHR-09V-S・SHR-10V-S・SHR-11V-S・SHR-12V-S・SHR-13V-S・SHR-14V-S・SHR-15V-S
基板対電線用最小の1.0mmピッチで初の圧着方式を採用。ハウジングランス方式の採用で作業性が高く、コンタクトは、集中接点方式で優れた接触信頼性を発揮します。 |
|
1.0ｍｍピッチ、基板実装高さ2.95ｍｍ（サイド）の超小型設計。当社の圧接タイプＳＲコネクタに対する圧着タイプ |
|
ベースは圧接タイプＳＲコネクタと共用です。ベース側を
替えることなく圧接・圧着コネクタが使用できます。 |
|
ハウジングには、ばね性をもたせたハウジングランス方式を採用。コンタクト挿入時にクリック感が得られ、挿入作業が容易で確実な装着ができます。 |
|
|
|
| 定格電流 |
1.0Ａ AC・DC （AWG#28使用時） |
| 定格電圧 |
50V AC・DC |
使用温度範囲
|
-25C〜＋85C （通電時の温度上昇値を含む） |
接続抵抗
|
初期/20ｍΩ以下 環境試験後/40ｍΩ以下 |
絶縁抵抗
|
100MΩ以上 |
耐電圧
|
AC 500V・1分間 |
| 適用電線範囲 |
導体サイズ/AWG＃32〜#28 被覆外径／Φ0.4mm〜Φ0.8mm |
|
|
|
| 極数 |
形番 |

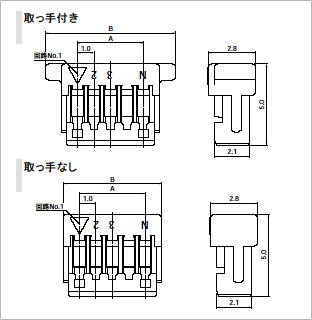

寸法(mm） |
個数/袋 |
| A |
B |
| 取っ手付き |
取っ手なし |
取っ手付き |
取っ手なし |
| 2 |
SHR-02V-S-B |
SHR-02V-S |
1.0 |
5.0 |
3.0 |
2,000 |
| 3 |
SHR-03V-S-B |
SHR-03V-S |
2.0 |
6.0 |
4.0 |
2,000 |
| 4 |
SHR-04V-S-B |
SHR-04V-S |
3.0 |
7.0 |
5.0 |
2,000 |
| 5 |
SHR-05V-S-B |
SHR-05V-S |
4.0 |
8.0 |
6.0 |
2,000 |
| 6 |
SHR-06V-S-B |
SHR-06V-S |
5.0 |
9.0 |
7.0 |
2,000 |
| 7 |
SHR-07V-S-B |
SHR-07V-S |
6.0 |
10.0 |
8.0 |
2,000 |
| 8 |
SHR-08V-S-B |
SHR-08V-S |
7.0 |
11.0 |
9.0 |
2,000 |
| 9 |
SHR-09V-S-B |
SHR-09V-S |
8.0 |
12.0 |
10.0 |
2,000 |
| 10 |
SHR-10V-S-B |
SHR-10V-S |
9.0 |
13.0 |
11.0 |
2,000 |
| 11 |
SHR-11V-S-B |
SHR-11V-S |
10.0 |
14.0 |
12.0 |
2,000 |
| 12 |
SHR-12V-S-B |
SHR-12V-S |
11.0 |
15.0 |
13.0 |
2,000 |
| 13 |
SHR-13V-S-B |
SHR-13V-S |
12.0 |
16.0 |
14.0 |
2,000 |
| 14 |
SHR-14V-S-B |
SHR-14V-S |
13.0 |
17.0 |
15.0 |
2,000 |
| 15 |
SHR-15V-S-B |
SHR-15V-S |
14.0 |
18.0 |
16.0 |
2,000 |
| ※20 |
SHR-20V-S-B |
- |
19.0 |
23.0 |
21.0 |
2,000 |
|
|
|
注） ※はUL・CSA未登録品です。 |
|
|
|
|
 |
|
