ディアイディ株式会社｜事業案内｜小型コネクター主要製品｜ＺＨコネクタ

型番例）ZHR-2・ZHR-3・ZHR-4・ZHR-5・ZHR-6・ZHR-7・ZHR-8・ZHR-9・ZHR-10・ZHR-11・ZHR-12・ZHR-13

圧着タイプで実装高さ5.6mm、厚さ3.5mmの小型化を実現しました。ハウジングランス方式の採用で挿入作業性が高く、コンタクトはピンとの接触部中央にディンプルを設け、安定した接触性能を発揮します。

●超小型、低背省スペース設計

2.0mmピッチコネクタに比べ容積で約45％の小型化。（当社比）

●ハウジングランス方式

ハウジングにばね性をもたせたハウジングランス方式を採用。ハウジングへのコンタクト挿着確認が目視でき、挿入作業も容易で確実な装着ができます。

●安定した接触構造

コンタクトにはピンとの接触部の中央部にディンブルを設け、振動やコジリおよび微小電圧、電流に対して常に安定した接触状態を保ちます。

●こじりに強い篏合構造

ベースピンは完全にボックス形状で、ソケット側の倒れ込みや挿抜時のコジリなどに強い構造です。

●圧接ZRコネクタと篏合可能

ZHコネクタのベース付ピンは、圧接タイプZRコネクタと共用です。ベース側を替えることなく圧接コネクタが使用できます。

定格電流	1.0Ａ AC・DC （AWG#26使用時）
定格電圧	50V　AC・DC
使用温度範囲	-25C～＋85C （通電時の温度上昇値を含む）
接続抵抗	初期/20ｍΩ以下　　環境試験後/30ｍΩ以下
絶縁抵抗	500MΩ以上
耐電圧	AC 500V・1分間
適用電線範囲	AWG#32 ～ #26
適合プリント基板厚さ	0.6 mm ～ 1.2 mm、1.6 mm

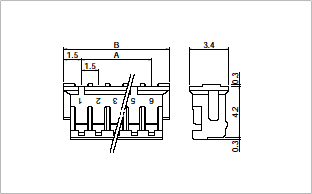

極数	形番	寸法(mm)		個数/袋
極数	形番	A	B	個数/袋
2	ZHR-2	1.5	4.5	1,000
3	ZHR-3	3.0	6.0	1,000
4	ZHR-4	4.5	7.5	1,000
5	ZHR-5	6.0	9.0	1,000
6	ZHR-6	7.5	10.5	1,000
7	ZHR-7	9.0	12.0	1,000
8	ZHR-8	10.5	13.5	1,000
9	ZHR-9	12.0	15.0	1,000
10	ZHR-10	13.5	16.5	1,000
11	ZHR-11	15.0	18.0	1,000
12	ZHR-12	16.5	19.5	1,000
13	ZHR-13	18.0	21.0	1,000

材質

ナイロン66・UL94V-0、ナチュラル（白）
