ディアイディ株式会社 ｜ 事業案内 ｜ 小型コネクター主要製品 ｜ＳＳＲコネクタ
型番例）
02SSR-32H
・
03SSR-32H
・
04SSR-32H
・
05SSR-32H
・
06SSR-32H
・
08SSR-32H
・
09SSR-32H
・
10SSR-32H
・
11SSR-32H
・
12SSR-32H
・
13SSR-32H
・
14SSR-32H
基板対電線用最小の1.0mmピッチ圧接方式で、基板実装高さ2.0mm、奥行き4.5mmの小型化を実現しました。ツインUスロット、３点グリップ構造などによる優れた接続性能。
●超小型
1.0mmピッチ、基板実装高さ2.0ｍｍ、奥行き4.5mmの超小型設計。
●ツインＵスロット圧接部
コンタクトとの圧接接続部は、ツインＵスロットで構成され電線との高信頼接続が得られます。
●３点グリップ構造
電線の外側をハウジングのストレンリリーフおよび３点インシュレーショングリップで保持する構造を採用し、圧接と同時に電線をグリップし保護します。
●自動実装時の吸着性を向上
ベースロックをハウジング内部に設けてベースロック穴をなくし、自動実装時のベース吸着面を大きくとりました。
●こじりに強い篏合構造
ベースピン全体をハウジングでガードする構造により、ピン変形を防止しました。
定格電流
0.5Ａ AC・DC
定格電圧
50V AC・DC
使用温度範囲
-25C〜＋85C （通電時の温度上昇値を含む）
接続抵抗
初期/20ｍΩ以下 環境試験後/40ｍΩ以下
絶縁抵抗
100MΩ以上
耐電圧
AC 500V・1分間
適用電線範囲
導体サイズ/AWG＃32 心線構成/7本撚線・すずめっき付軟銅熱線
被覆外径/Φ0.52ｍｍ 〜 Φ0.56mm
極数
形番

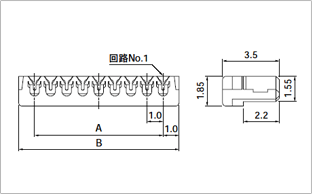

寸法（mm）
個数/箱
A
B
2
02SSR-32H
1.0
3.0
2,000
3
03SSR-32H
2.0
4.0
2,000
4
04SSR-32H
3.0
5.0
2,000
5
05SSR-32H
4.0
6.0
2,000
6
06SSR-32H
5.0
7.0
2,000
8
08SSR-32H
7.0
9.0
2,000
9
09SSR-32H
8.0
10.0
2,000
10
10SSR-32H
9.0
11.0
2,000
11
11SSR-32H
10.0
12.0
2,000
12
12SSR-32H
11.0
13.0
2,000
13
13SSR-32H
12.0
14.0
2,000
14
14SSR-32H
13.0
15.0
2,000
材質・表面処理
コンタクト：りん青銅・すずめっき
ハウジング：ナイロン・ＵＬ９４V−O、灰
