型番例）02SUR-32S・02SUR-36L・03SUR-32S・03SUR-36L・04SUR-32S・04SUR-36L・05SUR-32S・05SUR-36L・06SUR-32S・06SUR-36L・08SUR-32S・08SUR-36L・10SUR-32S・10SUR-36L・12SUR-32S・12SUR-36L・14SUR-32S・14SUR-36L・15SUR-32S・15SUR-36L・16SUR-32S・16SUR-36L・17SUR-32S・17SUR-36L・20SUR-32S・20SUR-36L・22SUR-32S・22SUR-36L
世界初の0.8mmピッチ圧接基板対電線接続用コネクタ。基板の実装高さ1.75mm、奥行き3.9mm（サイド）基板実装高さ3.9mm、奥行き2.2mm（トップ）の小型化を実現したコネクタです。1.0mmピッチSSRコネクタと比較して基板占有面積で34％ダウン（サイド）しました。 |
|
電線の外側をハウジングのストレンリリーフおよび3点インシュレーショングリップで保持する構造を採用し、圧接と同時に電線をグリップ保護します。 |
|
AWG#32でありながら外径0.38mmとした極細線の採用により、小型機器内での取り回し性を向上させました。 |
|
ヘッダーは低背を実現しながら、4面にハウジング壁を設けたシュラウデッド構造です。 |
|
コンタクトの圧接接続部からツインＵスロットで構成され電線との高信頼接続が得られます。 |
|
|
|
| 定格電流 |
0.5Ａ AC・DC （AWG#32使用時） 0.5A AC・DC （AWG#36使用時） |
| 定格電圧 |
30V AC・DC |
使用温度範囲
|
-25C〜＋85C （通電時の温度上昇値を含む） |
接続抵抗
|
初期/20ｍΩ以下 環境試験後/40ｍΩ以下 |
絶縁抵抗
|
100Mオーム以上 |
耐電圧
|
AC 200V・1分間 |
| 適用電線範囲 |
導体サイズ/AWG＃32・#36 心線構成/7本
撚線・すずめっき銅合金線 被覆外径/φ0.38ｍｍ |
|
|
|

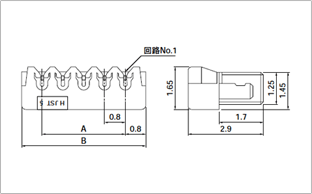

| 極数 |
形番 |
寸法（mm） |
個数/箱 |
| ＃32（ナチュラル） |
＃36（レモンイエロー） |
A |
B |
| 2 |
02SUR-32S |
02SUR-36L
|
0.8 |
2.4
|
2,000
|
| 3 |
03SUR-32S |
03SUR-36L |
1.6 |
3.2
|
2,000 |
| 4 |
04SUR-32S |
04SUR-36L |
2.4 |
4.0
|
2,000 |
| 5 |
05SUR-32S |
05SUR-36L |
3.2 |
4.8
|
2,000 |
6
|
06SUR-32S |
06SUR-36L |
4.0 |
5.6
|
2,000 |
8
|
08SUR-32S |
08SUR-36L |
5.6 |
7.2
|
2,000 |
| 10 |
10SUR-32S |
10SUR-36L |
7.2 |
9.6
|
2,000 |
12
|
12SUR-32S |
12SUR-36L |
8.8 |
10.4
|
2,000 |
14
|
14SUR-32S |
14SUR-36L |
10.4 |
12.0
|
2,000 |
15
|
15SUR-32S |
15SUR-36L |
11.2 |
12.8
|
2,000 |
16
|
16SUR-32S |
16SUR-36L |
12.0 |
13.6
|
2,000 |
| 17 |
17SUR-32S |
17SUR-36L |
12.8 |
14.4
|
2,000 |
| 20 |
20SUR-32S |
20SUR-36L |
15.2 |
16.8
|
2,000 |
| 22 |
22SUR-32S |
22SUR-36L |
16.8 |
18.4 |
2,000 |
|
|
|
| 材質・表面処理 |
コンタクト：銅合金・すずめっき
ハウジング：ポリアミド・ＵＬ９４V−O、ナチュラル（アイボリー） |
|
|
|
|
|
 |
|
