ディアイディ株式会社 ｜ 事業案内 ｜ 小型コネクター主要製品 ｜ＳＲコネクタ |
|
 |
 |
|
|
|
|
型番例）02SR-3S・03SR-3S・04SR-3S・05SR-3S・06SR-3S・07SR-3S・08SR-3S・09SR-3S・10SR-3S・11SR-3S・12SR-3S・13SR-3S・14SR-3S
基板対電線用最小の1.0mmピッチで初の圧接方式を採用。従来品に比べ約61％の小型化を実現しました。ツインＵスロット、３点グリップ構造などにより優れた接続性能を発揮します。 |
|
1.0mmピッチ、基板実装高さ2.95ｍｍ（サイド）の小型設計。当社の（1.5ｍｍピッチ圧接コネクタ）に比べ、容積で約61％の小型化を実現した最小圧接篏合タイプコネクタです。 |
|
特殊成形技術によりベースロックをハウジング内部に設けてベースロック穴をなくし、自動実装時のベース吸着面を大きくとりました。 |
|
コンタクトとの圧接接続部は、ツインＵスロットで構成され電線との高信頼接続が得られます。 |
|
電線の外側をハウジングのストレンリリーフおよび３点インシュレーショングリップで保持する構造を採用し、圧接と同時に電線をグリップし保護します。 |
|
|
|
| 定格電流 |
0.7Ａ AC・DC |
| 定格電圧 |
50V AC・DC |
使用温度範囲
|
-25C〜＋85C （通電時の温度上昇値を含む） |
接続抵抗
|
初期/20ｍΩ以下 環境試験後/40ｍΩ以下 |
絶縁抵抗
|
100MΩ以上 |
耐電圧
|
AC 500V・1分間 |
| 適用電線範囲 |
導体サイズ/AWG＃30 心線構成/7本
撚線・すずめっき付軟銅熱線
被覆外径/Φ0.54 mm 〜 Φ0.58 mm |
|
|
|

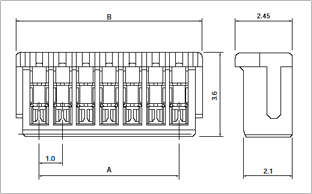

| 極数 |
形番 |
寸法（mm） |
個数/箱 |
| A |
B |
| 2 |
02SR-3S |
1.0 |
3.0
|
3,000 |
| 3 |
03SR-3S |
2.0 |
4.0 |
3,000 |
| 4 |
04SR-3S |
3.0 |
5.0
|
3,000 |
| 5 |
05SR-3S |
4.0 |
6.0 |
2,000 |
6
|
06SR-3S |
5.0 |
7.0 |
2,000 |
7
|
07SR-3S |
6.0 |
8.0 |
2,000 |
| 8 |
08SR-3S |
7.0 |
9.0 |
2,000 |
| 9 |
09SR-3S |
8.0 |
10.0 |
2,000 |
| 10 |
10SR-3S |
9.0 |
11.0 |
2,000 |
|
11 |
11SR-3S |
10.0 |
12.0 |
2,000 |
| 12 |
12SR-3S |
11.0 |
13.0 |
2,000 |
| 13 |
13SR-3S |
12.0 |
14.0 |
2,000 |
| 14 |
14SR-3S |
13.0 |
15.0 |
2,000 |
|
|
|
| 材質・表面処理 |
コンタクト：銅合金・すずめっき
ハウジング：ポリアミド・ＵＬ９４V−O、ナチュラル（アイボリー） |
|
|
|
|
|
 |
|
